2038
2022-10-26
介绍
固体酸催化剂，如沸石，在许多领域被用作工业催化剂，与其相关的研究也得到广泛的开展。为了解固体酸催化的酸性，通常使用氨的程序升温脱附（NH3-TPD）进行表征。本报告详细介绍了通过TPD测试酸度的具体方法和注意事项。
1.1 测试原理

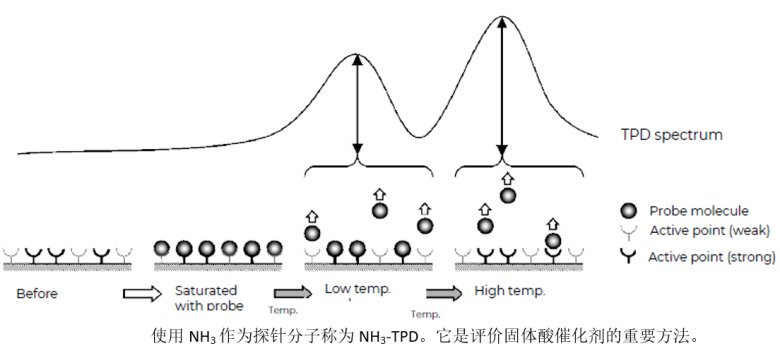

程序升温脱附（TPD）是一种通过程序升温，测试脱附分子来确定物理和化学吸附状态的分析技术。在TPD中，脱附量（活性位个数），脱附温度（脱附的活化能），脱附锋个数（吸附活性中心类型）可以从TPD谱图中确定。

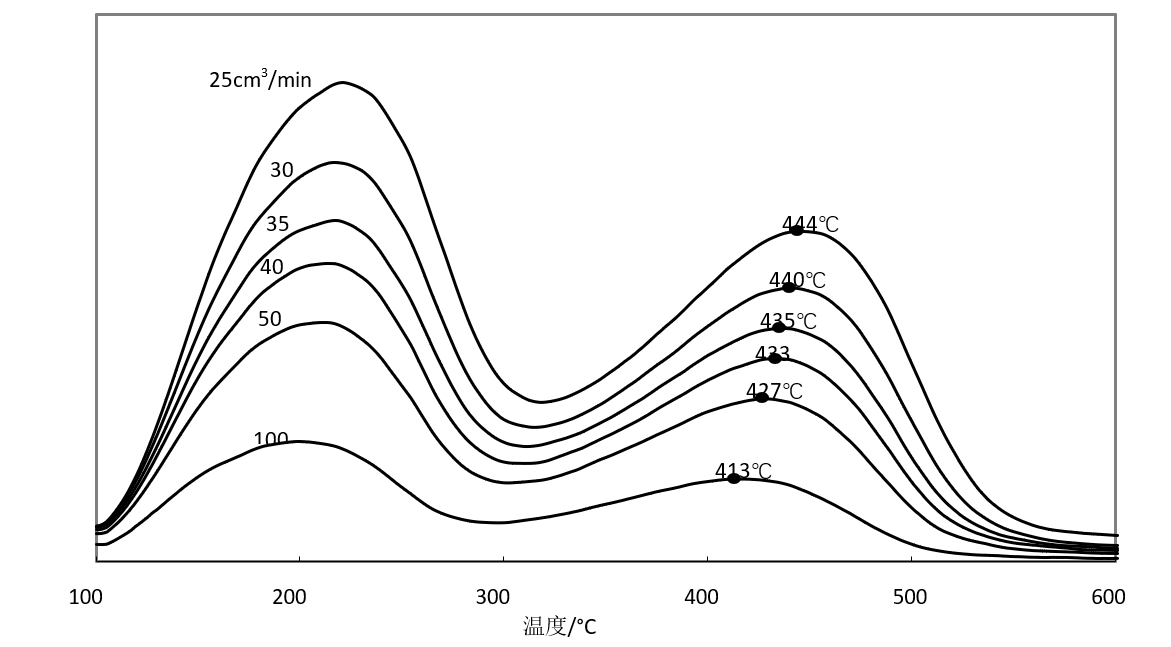

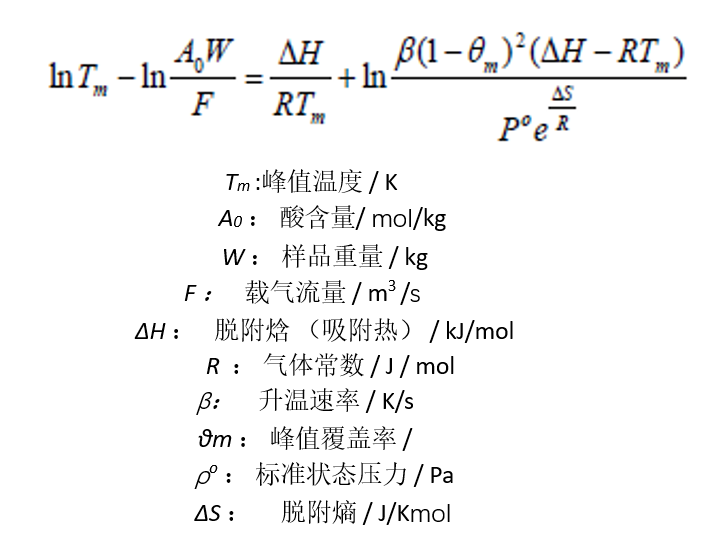

1.2 测试方法 探针分子（氨）吸附到样品上直至达到平衡后，在载气流动下持续升温，并检测脱附的探针分子。为了确定脱附量，将已知量的探针分子与载气一起引入检测器中，并计算每个检测值（CF值）的探针分子量。 峰值温度受酸强度，酸位含量，样品重量，载气流速和升温速率的影响。即使在相同的条件下进行测试，由于脱附量（酸位点的量）的差异，也很难对峰值温度进行简单的比较。 为了比较酸强度，提出了一种使用以下公式确定探针分子吸附热的方法。 假设实际值，右侧的第二项可以几乎假定为恒定。换句话说，可以在lnTm-lnA0W/F和1/Tm之间建立线性关系，并且可以从斜率计算ΔH。 2. 测试示例 我们用BELCAT 进行的实验结果如下所示。 预处理：500°C，在He气氛下流动处理60分钟 NH3 吸附：100°C，在5%NH3/He 流动下 保持30min 升温速率：10°C/分钟 样品：沸石（MFI） 首先，不同F值（载气流速）的实验结果如图1所示。注：F不是标准状态，而是在测试温度和压力下的体积流速。

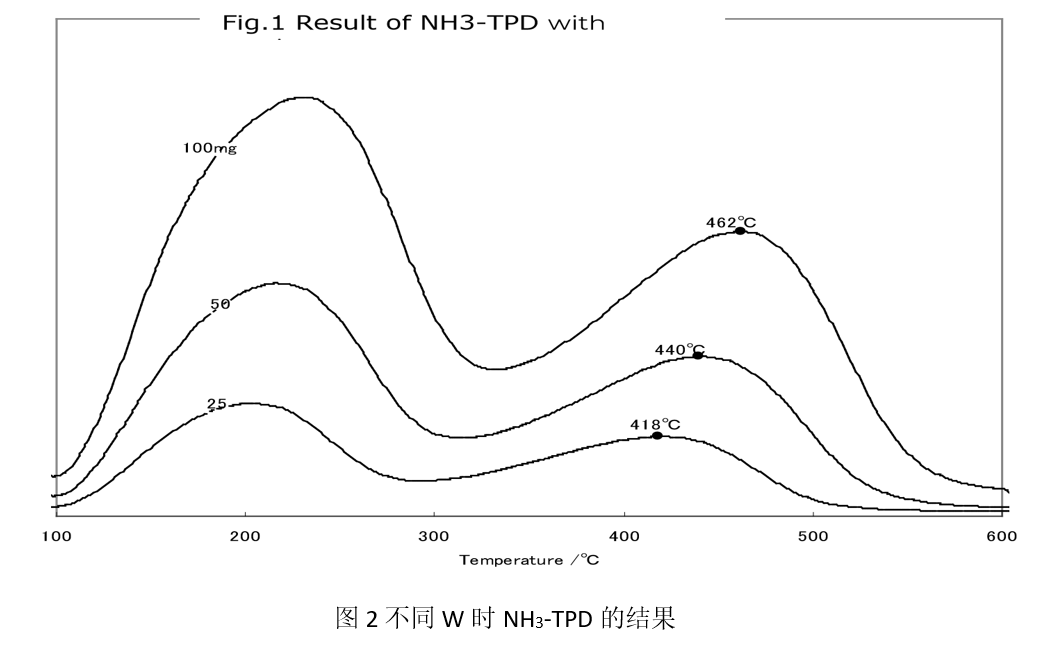

不同W（样品重量）的NH3-TPD结果如图2所示。

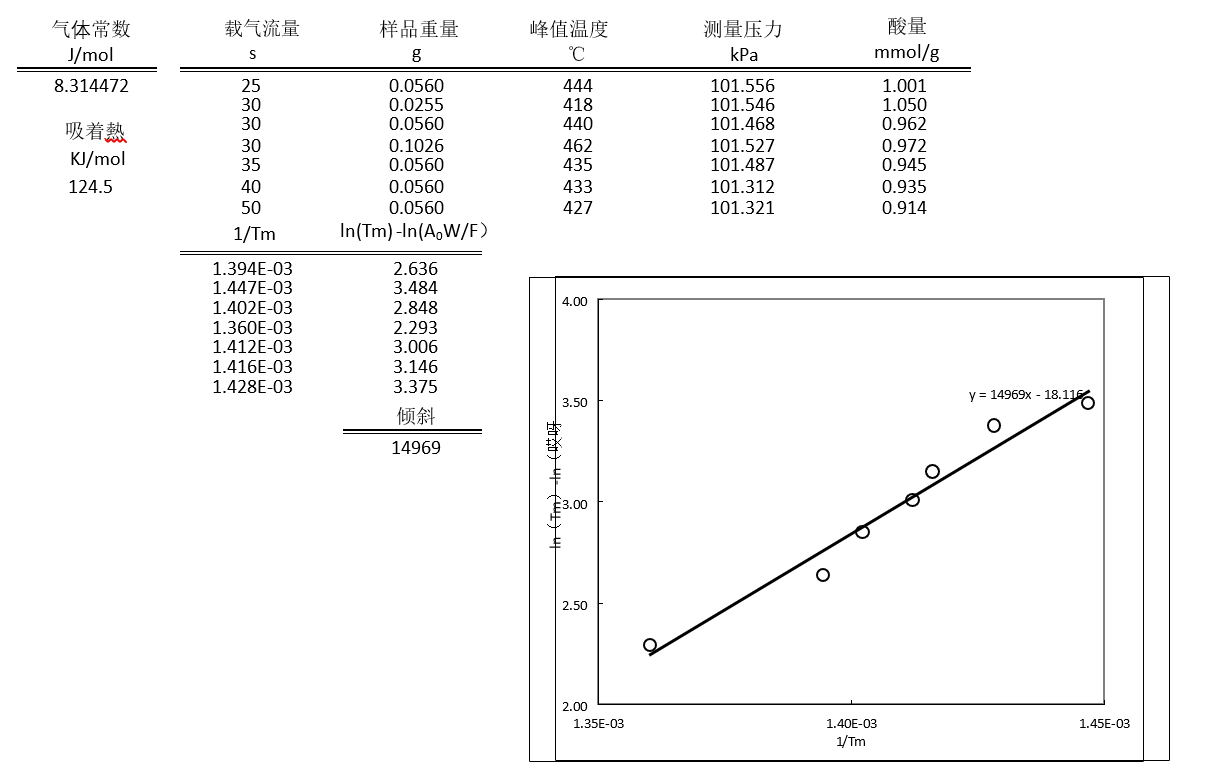

这些结果可用于计算脱附焓（吸附热）。吸附热可以通过使用最小二乘法从lnTm-lnA0W/F和1/Tm的图中计算其斜率来获得。
总结 斜率的微小变化会导致吸附热发生较大变化。然而，当峰值位置，F（载气流速）和W（样品重量）变化时，得到不同的吸附热值。这可能是由于流速变化引起的峰值变化量小，而由于峰值温度变化引起的斜率变化较大，因此计算F变化引起的吸附热误差较大。 这些结果表明，峰值温度受W（样品重量）和F（载气流速， 压力和温度）的影响很大，并且在不同条件下无法简单地比较峰值温度。此外，即使在相同条件下进行测试，酸强度也可能与峰值温度不具可比性，因为它也受到 Ao（脱附量）的影响。
版权与免责声明：
① 凡本网注明"来源：中国粉体网"的所有作品，版权均属于中国粉体网，未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品，应在授权范围内使用，并注明"来源：中国粉体网"。违者本网将追究相关法律责任。
② 本网凡注明"来源：xxx（非本网）"的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责，且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用，必须保留本网注明的"稿件来源"，并自负版权等法律责任。
③ 如涉及作品内容、版权等问题，请在作品发表之日起两周内与本网联系，否则视为放弃相关权利。
