一层石墨烯改写全固态电池热安全

全固态电池被普遍视为下一代动力电池的终极方案，以固态电解质替代易燃的液态电解液，从源头规避漏液起火风险。然而这种认知正在被修正，硫化物固态电解质在滥用工况下的热稳定性问题，远比外界想象的更为严峻。清华大学深圳国际研究生院联合东莞大湾区大学、悉尼科技大学等机构，在Angewandte Chemie International Edition发表最新研究，提出双重热稳定策略，让全固态锂金属电池在2000次循环后依然保有96%容量，同时显著提升热安全裕度。

一、被忽视的固态电池热隐患

硫化物电解质以接近液态电解液的室温离子电导率与优异的加工成型性能著称，其中Li₆PS₅Cl体系（LPSC）被认为最具实用潜力。但该材料的本征热导率极低，约为1 W m^-1 K^-1。全固态电池内部残留孔隙与不完整界面接触，会在运行过程中造成局部热量积聚，进而诱发热失控。

在负极一侧，锂金属容易生长枝晶，枝晶可刺穿电解质引发内短路并产生局部热点。在正极一侧，脱锂后的高镍层状氧化物正极在受热时释放晶格氧，与LPSC在约160℃发生剧烈放热反应。

研究者指出，即便采用常见的铌酸锂等包覆层改善正极热稳定性，这些包覆层也无法高效捕获正极释放的氧气。上述热与电化学耦合失效过程随着电池容量增大而不断加剧，成为安时级硫化物全固态电池走向商用化的主要阻碍。

二、双重热稳定策略的设计逻辑

研究团队提出同步从散热与除氧两个维度入手。在电解质内部引入高导热氟化石墨烯FG作为中间层，在复合正极中添加富氧空位氧化铜CuO_1-x作为除氧添加剂。

材料筛选基于理论计算与实验数据。激光闪射法测试显示，FG的热扩散系数达到约2.5 mm² s^-1，明显超过所测无机电解质材料（＜0.81 mm² s^-1）以及二维材料（＜0.72 mm² s^-1）。更重要的是FG的电子电导率仅约2.4×10^-8 S/cm，远低于氧化石墨烯与还原氧化石墨烯，在增强散热的同时不会引入内短路风险。

LPSC基全固态锂金属电池的双重热稳定策略

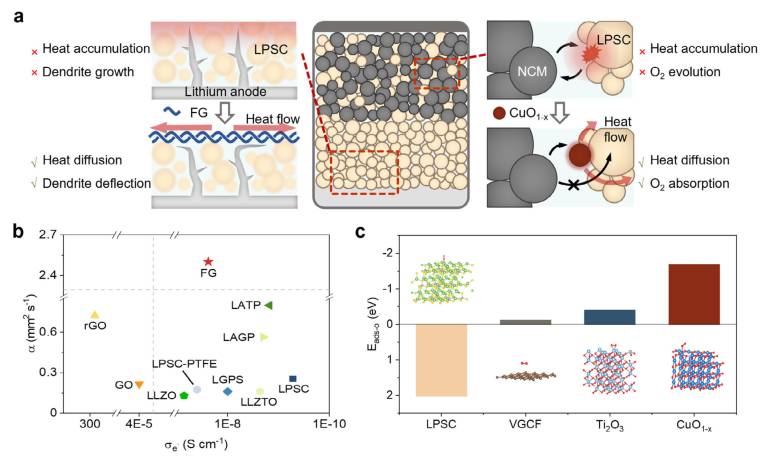

(a) LPSC基全固态锂金属电池双重热稳定设计示意图。

(b) 各类无机固态电解质与二维材料的热扩散系数与电子电导率对比。

(c) 基于密度泛函理论计算的正极组分氧气吸附能对比

密度泛函理论计算给出了氧气吸附能这一关键判据。LPSC本身几乎不吸附氧气，吸附能为正2.02 eV。常用导电添加剂VGCF吸附能力微弱，仅为-0.12 eV，且碳还会加剧正极可燃性。此前报道的TiO₂吸附能为-0.41 eV。而经过缺陷工程的CuO_1-x吸附能最低，达到-1.69 eV，展现出最强的除氧能力。由此确定FG与CuO_1-x作为优化组分。

三、导热层如何重塑电池内部热场

研究团队设计了面内传热测试。将干法成型的LPSC与LPSC-FG薄膜封装于铝塑膜中，在薄膜一端施加局部热源，沿面内等距布设五个测温点。结果显示，同一条件下LPSC-FG各测点温度均高于LPSC，终端测点温度持续上升而LPSC几乎不变，说明FG显著提升了面内传热能力。

定量数据显示，LPSC-FG的面内热扩散系数达到0.901 mm² s^-1，相较LPSC的0.174 mm² s^-1提升约四倍，而沿离子传输方向的轴向热扩散系数几乎不变，呈现明显的各向异性传热特征。这种设计在双极堆叠结构的实际电芯中尤为关键，厚电极使透过面散热受限，容易造成中心热点。

有限元仿真验证了该优势。普通LPSC在轴向绝热条件下积聚焦耳热，内部热流密度低，中心温度高达31.3℃。引入FG后，中间层建立快速面内传热通道，最大热流密度达到259.5W/m²，中心热点温度降至26.7℃。FG层有效均化内部热场，抑制正负极之间的热串扰，降低热致电解质界面退化风险。

四、一层氟化锂决定了枝晶走向

除散热外，FG还通过界面化学调控枝晶生长行为。临界电流密度测试中，LPSC-FG的临界电流密度达到1.5 mA cm^-2，明显高于LPSC的0.7 mA cm^-2。SEM观察揭示两种截然不同的枝晶形貌。普通LPSC中锂枝晶沿内部孔洞与微裂纹不规则生长，最终造成短路。LPSC-FG中枝晶沿FG界面发生横向偏转生长，方向垂直于离子传输路径，不再沿裂纹扩展。

机理剖析指向锂与FG的原位反应。TOF-SIMS与XPS检测到循环后FG表面富集大量LiF，且信号随刻蚀深度下降，呈现表面富集分布。LiF是公认的电子绝缘、高界面能组分，有利于抑制枝晶。对照之下，普通LPSC循环后内部出现明显的锂硫信号，对应脆性硫化物衍生物。

力学测试进一步量化了差异。原始LPSC在150 MPa压制下杨氏模量为3.97 GPa，低于锂金属的4.5 GPa，锂化后界面模量进一步降至2.29 GPa，界面发生软化，抵抗枝晶穿透能力减弱。而FG中间层锂化后模量升至7.69 GPa，远超锂金属，源于LiF增强界面的形成。第一性原理分子动力学模拟显示，FG显著抑制PS₄四面体骨架的断裂，转而促进大量Li-F键生成。FG通过机械阻挡与界面化学转化的协同，实现了枝晶偏转。

五、正极除氧剂如何守住安全底线

高镍正极受热释放活性氧，是硫化物全固态电池热失控的导火索。研究设计了机械与热两种滥用测试直接对比。将满充的Ni_0.9Co_0.05Mn_0.05O₂正极分别与VGCF或CuO_1-x混合。机械穿刺测试中，含VGCF的正极立即燃烧，含CuO_1-x的正极保持稳定未着火。热滥用测试中，VGCF正极引燃温度为231.1℃，CuO_1-x正极引燃温度超过248.7℃，且燃烧前几乎检测不到气体析出。

DSC-MS进一步揭示机理。三种复合正极均在约200℃出现强烈氧气释放信号。低于200℃时氧气是热失控触发器，与LPSC反应生成SO₂。高于200℃时CO₂成为主要气体产物，反映燃烧程度。两个温度区间内，CuO_1-x正极的气体信号强度均为最低，说明其通过空位捕获释放的氧，抑制了气体生成。

燃烧产物分析显示，CuO_1-x正极中硫氧化物占比从68.8%降至57.6%，磷氧化物从83.4%降至66.4%，同时保留了更多热稳定的P₂S_x相作为保护层。氧硫元素分布也保持清晰分离，说明硫氧交换反应被有效抑制。界面阻抗分析则表明，CuO_1-x正极的界面电容更高，代表更大的电化学有效接触面积，除氧剂的加入并未损害电化学动力学。

 LPSC基复合正极的除氧机理

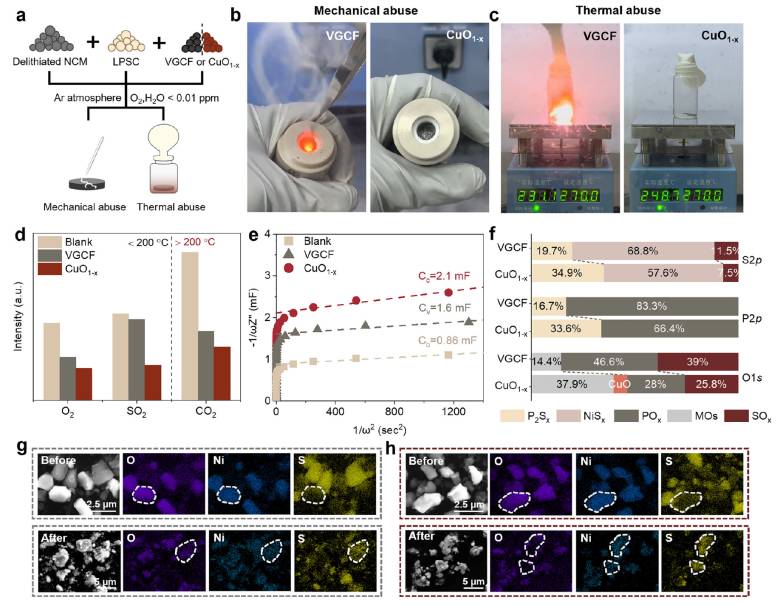

(a) 不同组分过充态复合正极滥用测试方案示意图。

(b)、(c) 复合正极机械滥用与热滥用测试的光学图像。

(d) DSC-MS测试中复合正极气体析出量的定量对比。

(e) 复合正极的界面电容分析。(f) 复合正极燃烧产物的X射线光电子能谱数据统计。

(g)、(h) 含VGCF与含CuO_1-x复合正极在燃烧前后的SEM图像及对应能谱面扫元素分布图，图中白色虚线圆圈标示所选取的NCM颗粒位置。

六、2000次循环背后的综合验证

在完整电芯层面验证了双重改性效果。以Ni90正极为基准，普通电池仅循环220次容量即衰减至40%，这是LPSC体系普遍存在的瓶颈。单独引入FG后电池循环2000次容量保持81.5%。双重改性的FG-CuO_1-x电池性能更优，循环2000次容量保持率达95.5%，初始放电容量约127至130 mAh g^-1。倍率测试中双重改性体系放电容量全面领先，3C倍率下仍保有73.3 mAh g^-1。

高温稳定性同样突出。普通电池在70℃即发生显著容量衰减，而双重改性电池在90℃下放电容量仍达182.8 mAh g^-1，保持室温水平。ARC结果显示，满充软包电池的自热起始温度从161.3℃提升至171.2℃，热失控起始温度从174.6℃提升至196.0℃，热安全裕度显著扩大。

该策略还成功拓展至硫化物与氯化氧化物双层电解质体系。将FG引入Li_1.75ZrCl_4.75O_0.5即LZCO一侧，其面内热扩散系数从0.228提升至0.802mm² s^-1。双重改性后的LPSC/LZCO电池初始容量152.9 mAh g^-1，循环500次容量保持率92.5%。综合对比显示，该体系兼具枝晶抑制、热管理与高电压正极兼容优势，同时大幅抑制气体析出与热风险。

七、热安全设计的范式价值

这项研究揭示了一个被长期忽视的事实，全固态电池的本征安全并不等于绝对安全，热与电化学的耦合失效仍然是其商用化的核心障碍。以高导热层解决散热不均，以缺陷工程材料定向清除活性氧，从热传导与界面化学反应两个层面建立双重防线，为高能量密度全固态电池的安全与长寿命开发提供了可推广的路径。随着双层电解质与更大容量电芯的推进，这一策略有望成为硫化物全固态电池迈向规模化应用的关键技术支撑。
