锂离子电池的能量密度瓶颈，很大程度上受限于负极材料的理论容量。传统石墨仅有 372 mAh/g，在高倍率和快充场景下已接近极限。过渡金属硫化物中，ZnS 凭借 ~825 mAh/g 的理论容量（转化-合金双机制储锂）成为热门候选——但它导电性差、循环体积膨胀严重，直接使用极易粉化失效。

为此，研究者将 ZnS 制成 纳米颗粒，并嵌入 石墨或还原氧化石墨烯（RGO） 中：石墨充当导电骨架和机械缓冲，ZnS 提供高容量活性，纳米尺度进一步缩短锂离子扩散路径。这一“石墨+含Zn、S纳米颗粒”的复合负极策略，近年来频繁出现在 Advanced Materials、RSC Advances等期刊上。

然而，要真正理解这种复合结构的构效关系，必须回答几个关键问题：ZnS 纳米颗粒在石墨片层间分散是否均匀？颗粒尺寸是否控制在理想范围？ 这些问题的答案，都需要扫描电镜（SEM）来提供直观的形貌证据。

SEM核心观察目标

S/石墨体系中，SEM的使命是捕捉以下形貌特征，并与电化学性能建立关联：

ZnS纳米颗粒在石墨/RGO片层间的分散状态——是否存在严重团聚？是否嵌入石墨基体中而非简单堆叠？

颗粒尺寸分布——是否达到 <100 nm 甚至 <20 nm，以保证短锂离子扩散路径？

石墨/RGO对ZnS的包覆完整性——是裸露的ZnS立方体，还是被碳层紧密包裹？（裸露的ZnS循环后几乎必然失活）

循环后电极表面形貌——裂纹宽度、孔隙率、SEI膜的均匀性，反映体积膨胀是否被石墨骨架有效抑制。

案例解读

某课题组制备的 ZnS-RGO复合材料，SEM图像显示纯ZnS为规则立方体（约200 nm），而与RGO复合后，ZnS颗粒被RGO片层紧密包覆，分散均匀，粒径缩小至50–80 nm。电化学测试表明，纯ZnS循环25周容量几乎归零，而ZnS-RGO在100周后仍保持 271.8 mAh/g，首效从16.5%提升至86.6%。SEM提供的形貌差异直接解释了性能差距。

SEM在这里扮演的角色，就是为“结构设计→电化学表现”之间的因果链提供可视化证据。

SEM表征难点

ZnS是宽禁带半导体，RGO虽有一定导电性，但复合电极表面仍存在局部绝缘区域。此外，S元素在电子束照射下易发生挥发或迁移，导致：

荷电效应：图像漂移、异常亮斑，影响定量分析

电子束损伤：ZnS颗粒轮廓模糊、元素信号衰减，长时间观察困难

因此，要实现高质量的SEM成像，低电压操作并非可选项，而是必要条件。只有电压在 ≤2 kV 甚至 ≤1 kV 的条件下，才能同时兼顾不导电样品的荷电抑制和对S元素的保护。

Apreo ChemiSEM的优势

针对上述挑战，赛默飞 Apreo ChemiSEM 场发射扫描电镜提供了成熟的解决方案：

1 kV 下分辨率优于 1 nm：能够清晰分辨石墨片层上几十纳米级别的ZnS纳米颗粒，直接评估颗粒尺寸和分散均匀性。

实时元素分析（ChemiSEM live mapping）：同步采集 Zn、S、O 三种元素的分布图，直观验证 ZnS 是否均匀嵌入石墨骨架中，以及是否存在富集或缺失区域。

优异的低电压成像策略：对S元素尤为友好，大幅降低电子束损伤，允许对同一区域进行循环前后的对比观察，追踪形貌演变。

下图展示了Apreo ChemiSEM在ZnS-石墨体系中的典型观测结果：

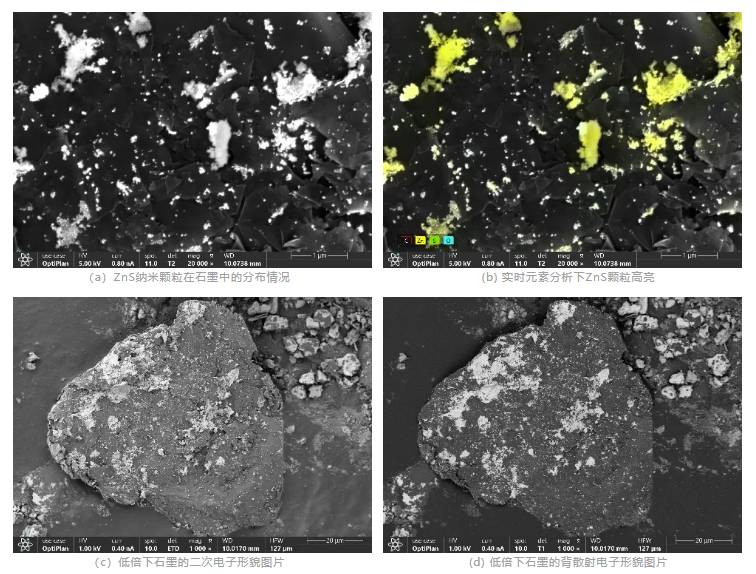

图1 ZnS-石墨复合负极的SEM表征

SEM能获取的更多信息

除了常规形貌和元素分布，Apreo ChemiSEM的高分辨能力还可以拓展到以下方向：

原位SEM循环观测：配合微型电化学台，实时观察ZnS颗粒在充放电过程中的体积变化和石墨片层的开裂行为。

截面SEM分析：通过氩离子抛光（CP）制备电极截面，观察ZnS在石墨层间的纵向分布深度和包覆层数，类似研究多层核壳结构的策略。

参考资料：

[1] CN105355890B - 锂离子电池负极硫化锌石墨烯复合材料的制备方法及应用

[2] Understanding the Li-ion storage mechanism in a carbon composited zinc sulfide electrode, RSC Adv., 2019

[3] Enhanced Cycle Stability of Zinc Sulfide Anode for High-Performance Lithium-Ion Storage: Effect of Conductive Hybrid Matrix on Active ZnS, Nanomaterials, 2019
