全固态电池被普遍视为下一代动力电池的重要方向，硫化物电解质与硅负极的组合尤其被寄予厚望。硅的理论比容量远超石墨，硫化物电解质电导率高且质地较软，两者结合有望兼顾高能量密度与高安全性。但硅基全固态电池长期受制于循环寿命，问题集中在硅颗粒与电解质之间那道刚性界面。一汽联合西安交通大学近期发表工作（10.1002/adma.75157），在硅颗粒表面构筑一层弹性离子传导层，将刚性界面转变为可恢复的弹性接触，全电池循环超过一万次，0.6安时软包电池循环650圈后容量保持91%。

一、硅的膨胀是绕不开的坎

硅的理论比容量约3579 mAh/g，约为石墨的10倍。高容量伴随高代价，硅在充放电过程中体积变化最高可达300%。液态电池中电解液可以流动，能部分缓冲界面变化；全固态电池中硅颗粒与硫化物电解质均为固体，硅膨胀时挤压周围电解质使其变形，收缩时界面随即脱开，离子与电子通路被切断。副反应持续生成低电导率的硫化锂、氯化锂等产物，界面电阻随循环不断攀升，仅20次循环后界面离子传输电阻就增大近6倍。实验室常用的对策是施加高压，动辄超过50 MPa，强行维持界面接触，但高压需要笨重的加压装置，工程放大困难，也拖累能量密度。

二、把刚性界面换成弹性界面

该工作的思路与以往不同，不追求更换更软的电解质材料去迁就硅，而是在硅颗粒表面原位构筑弹性离子传导层。该层由含锂盐的嵌段共聚物构成，硬段富含氢键，提供力学强度与回弹能力；软段负责锂离子传导并提升韧性。循环过程中聚合物与锂盐在硅表面分解，原位生成富含氟化锂、氮化锂与氧化锂的无机固态电解质界面层，与外侧聚合物共同构成三维快离子传输网络。这一结构同时缓解界面应力并加速锂离子在硅负极内部的输运，把力学稳定与离子传导两个目标统一到同一界面设计之中。

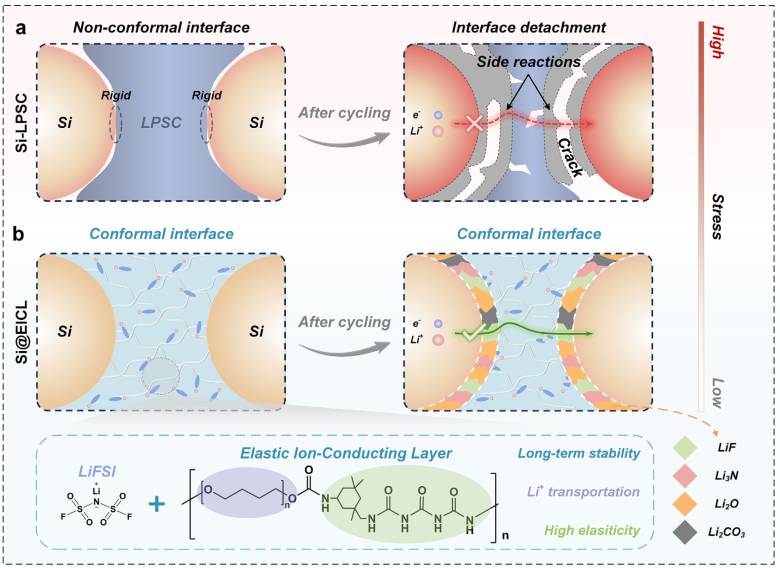

 图1. 硅结构的演变对比

三、两条退化路径被同时堵住

循环数据背后的机制值得细看。普通硅负极电极首圈充电厚度膨胀78%，包覆弹性层的电极仅48%；首圈放电后前者留下58%的不可逆膨胀，后者只有5%，并在后续循环中基本保持稳定。不可逆膨胀意味着界面结构已经破坏，可逆变形则表明界面持续健康。循环100圈后，弹性层包覆电极的界面模量从3.1 GPa缓慢升至4.0 GPa，普通硅负极则升至近12 GPa，其副产物硫化锂含量从29%增至68%。界面硬化与副产物堆积是普通硅负极长循环失效的直接原因，弹性界面同时抑制了这两条退化路径。

四、万次循环与低压力运行

性能改善是系统性的。半电池3C倍率下可逆容量保持2700 mAh/g，明显优于普通硅负极的2044 mAh/g。全电池与高容量NCM90正极匹配后，2C倍率循环1500圈容量保持93%；5C高倍率循环6800圈保持80%，跑满一万圈后仍有72%，平均库仑效率接近99.95%。未做界面设计的对比电池2C下仅300圈容量就降至64%。低压表现同样关键，在仅5 MPa的堆叠压力下，弹性界面电极稳定循环超过500圈，意味着电池不再依赖笨重的加压夹具，这为工程化扫清了一大障碍。

团队进一步组装了0.6 Ah软包电池，重量能量密度326Wh/kg，1C倍率循环650圈容量保持91%，是目前报道的最稳定的大容量硅基全固态软包电池之一。软包电极采用干法工艺制备，与现有锂电产线兼容，具备规模化放大潜力。该工作验证了界面设计能够同时化解力学与电化学的耦合失效，为高能量密度、长寿命硅基全固态电池提供了一条可行路径。

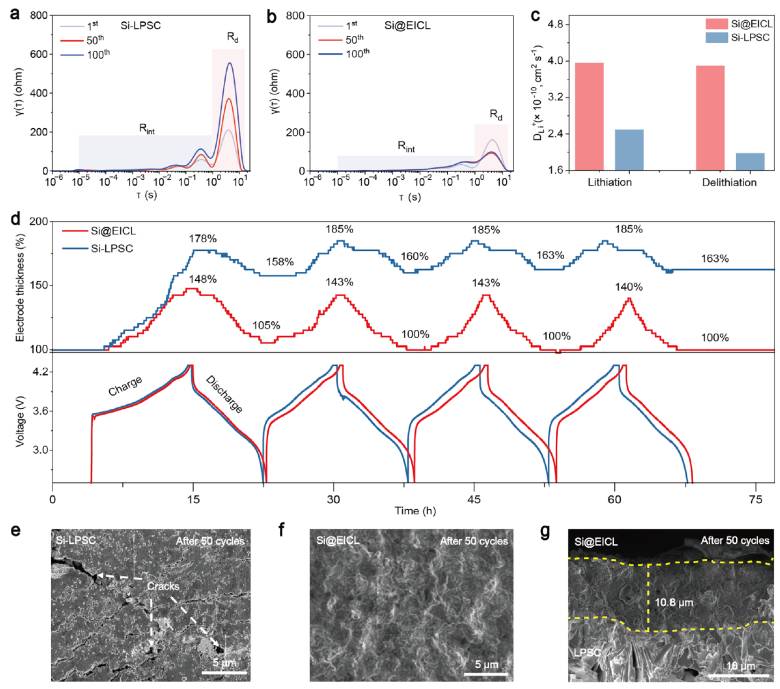

 图2. 结构与动力学稳定性

（a）和（b）：循环原位阻抗变化；

（c）：锂化态和脱锂态扩散系数对比；

（d）：循环过程中压力变化对比；

（e）：循环过后负极形貌对比。

五、界面的意义被重新定义

从液态电池到全固态电池，最大的变化不是电解质形态，而是所有接触都变成了固-固接触。固-固界面的脆弱，长期被高压这个手段掩盖，压力足够大，界面问题就被暂时压制，但压力本身又带来工程负担和能量密度损失。这项工作的深层意义在于，它把界面从被动的受力点，变成了主动的缓冲单元，弹性材料负责消化体积变化，原位生成的界面层负责传导锂离子，力学稳定与离子输运第一次在同一套设计中同时得到满足。

这也是全固态电池走向实用化的关键一步。目前大多数硅基全固态电池依赖近100MPa的堆叠压力，弹性界面把需求降到5MPa，接近液态电池封装可以接受的水平，电池不再需要笨重的加压外壳，高能量密度的优势才真正有机会兑现。0.6Ah软包电池循环650圈保持91%容量，说明这套设计在放大尺度上依然成立，且与现有锂电产线兼容，具备工程落地的现实基础。

硅只是最极端的案例，其最高300%的体积变化把界面问题推到了极致。能够承受硅的界面，也能更好地应对其他高体积变化电极体系。这项工作给出的是一条可迁移的设计原则，用弹性缓冲加原位离子网络重构大应变电极的界面。对全固态电池而言，材料层面的突破固然重要，界面工程同样是决定成败的环节，而这一次，界面的答案不再依赖蛮力，而是来自结构本身。
