晶硅太阳能电池是利用半导体硅材料的光伏效应，将太阳光能直接转化为电能的核心器件。其核心结构为P型或N型硅片构成的PN结。当光子能量大于硅带隙（约1.12 eV）的光照射到电池表面时，硅原子吸收光子产生电子-空穴对。在PN结内建电场的作用下，光生载流子被分离：电子向N区迁移，空穴向P区迁移，从而在电池两端形成电势差，外接负载即可产生电流。晶硅电池因其材料丰富、技术成熟、稳定性高、效率持续提升等优势，长期占据光伏市场主导地位。

光伏电池原理图

晶硅电池发展历程

晶硅电池的发展史是一部效率提升与成本降低的奋斗史。

第一代（1954-至今）：基于块体晶硅（单晶硅、多晶硅）。标志性事件包括贝尔实验室首块实用化单晶硅电池（1954，效率~6%），PERC（钝化发射极和背面电池）技术的普及（2010s中后期，效率突破22%）。

光伏电池主要分类

晶硅太阳能电池的表面钝化一直是设计和优化的重中之重。从Al-BSF（铝背场）到PERC，再到当前主流的TOPCon（隧穿氧化层钝化接触）、HJT（异质结）以及IBC（叉指式背接触）等高效电池技术。核心围绕降低光学损失（如绒面、减反膜）和抑制电学损失（表面/界面钝化、减少复合）。

晶硅电池产业链

晶硅电池产业链呈现高度协同化与专业化：

光伏电池产业链

1上游

高纯多晶硅料生产（西门子法、流化床法）→ 单晶硅棒（CZ法）/多晶硅锭（铸锭法）生长 → 硅片切割（金刚线）

2中游

电池片制造（核心环节）：清洗制绒：形成减反射金字塔结构； 扩散：形成PN结（磷/硼掺杂）；边缘刻蚀/PSG去除：隔离PN结；镀膜：沉积减反射/钝化层（如PECVD SiNx）；印刷烧结：制备正面银栅线、背面银铝栅/背场

3下游

组件封装（玻璃-EVA-电池串-EVA-背板层压）、系统集成与应用

晶硅电池界面状态的高分辨表征

电池性能的瓶颈往往在于界面。界面缺陷（复合中心、接触不良、结构损伤）是限制效率的关键因素。扫描电镜（SEM）凭借其高分辨率、高景深、多种成像模式（二次电子SE、背散射电子BSE）成为研究晶硅电池界面不可或缺的工具。然而，精准揭示界面真实状态极度依赖高质量的样品制备，主要方法为机械研磨和氩离子抛光。

1机械研磨（Mechanical Polishing）

界面被覆盖的光伏电池

利用金刚石/碳化硅等磨料，通过机械力逐级磨削样品至目标截面。机械研磨的优势是快速、成本低、适合大尺寸样品初步观察。但也会造成机械损伤，尤其对软质材料（如银栅线）造成塑性变形（拖尾、凹坑、划痕），导致栅线原始形貌和界面结构完全失真。同时，硅（硬）、银栅线（软）、SiNx（硬）等材料硬度差异巨大，研磨时去除速率不均，导致界面不平整，软材料（栅线）过度凹陷或被“挖空”，硬材料（硅、SiNx）突出，严重干扰界面真实形貌和尺寸测量。因此，机械抛光仅适用于对界面分辨率要求低的快速粗查或非常坚硬均质材料的观察。

2氩离子抛光（Argon Ion Beam Polishing）

光伏电池界面观察（氩离子抛光）

在高真空下，利用加速的惰性氩离子束（Ar⁺）轰击样品表面。离子通过物理溅射（Sputtering）作用，逐层、可控地剥离表面原子，最终暴露出原子级平整、无机械应力的清洁截面。

氩离子抛光无机械损伤，可以最大程度保留原始结构。脆性硅片无崩边裂纹；软质银栅线无塑性变形，清晰呈现其真实形状、厚度均匀性及与硅基底/绒面的接触轮廓。同时，可以揭示纳米级界面细节。绒面-栅线界面：银浆玻璃相（Glass Frit）渗入绒面金字塔谷底的深度与均匀性；栅线是否压塌金字塔；界面处微孔洞、裂纹、分离（Delamination）。银硅界面：烧结形成的银硅合金（Ag-Si，如针状或岛状结构）的形貌、分布及连续性，这是形成良好欧姆接触的关键。钝化/减反膜界面：SiNx/AlOx等薄膜在绒面硅上的覆盖均匀性、致密性、膜厚及与硅基底的界面清晰度（有无扩散、分层）。缺陷检测：精准定位亚微米级的界面空洞（Voids）、微裂纹（Micro-cracks）、杂质偏聚、晶界异常等。

SEM在表征光伏电池中的应用

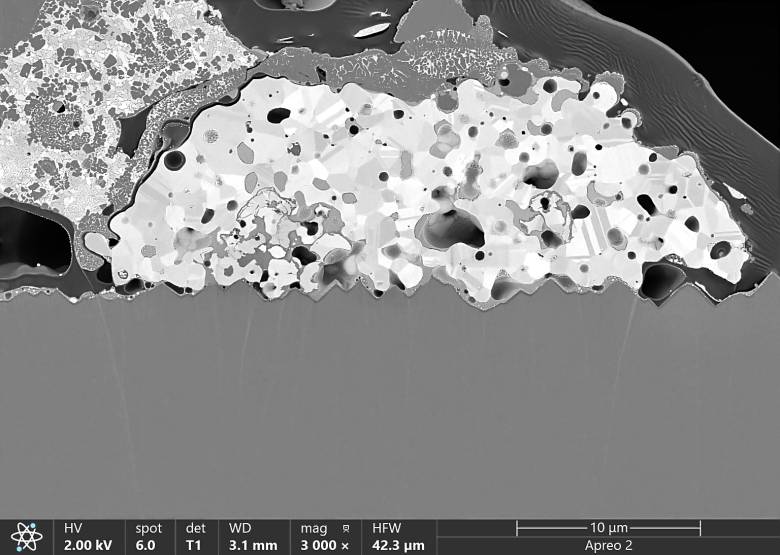

想要获得优质的界面结果，同样离不开先进表征技术如扫描电镜作为支撑。赛默飞超高分辨场发射扫描电镜Apreo 2兼具低电压高质量成像和多功能分析性能于一体，采用双引擎技术，超低电压下可直接分析光伏电池材料，且无需做喷镀处理。如图5展示案例所示，能够清晰的看到银硅界面状态，以及纳米级的银颗粒分布，同时凭借快捷的FLASH功能，设备可自动执行精细调节动作，只需移动几次鼠标，就可完成必要的合轴对中、消像散和图像聚焦校正，即使电镜初学者也能充分发挥Apreo 2的最佳性能。

晶硅太阳能电池是光伏产业的基石，其效率提升与成本降低持续推动清洁能源革命。深入理解并精准调控电池内部多层次的界面状态，是突破当前效率瓶颈的关键。扫描电镜（SEM）作为强大的微纳结构表征工具，在揭示界面奥秘方面发挥着核心作用。然而，“所见即所得”的前提是无伪影的样品制备。传统的机械研磨因引入不可接受的机械损伤和变形，已无法满足高效电池纳米级界面研究的需求。氩离子抛光技术通过无接触的离子溅射剥离，提供了超平整、无损伤的观察截面，革命性地提升了SEM对绒面结构、金属/半导体接触、钝化层界面等关键区域的成像保真度和分辨率，使得精确解析银硅合金形成、玻璃相渗透、微缺陷分布等影响电池性能的核心界面现象成为可能。

未来，随着晶硅电池向更高效率（如TOPCon、HJT、IBC、叠层电池）和更复杂结构发展，界面表征将面临更大挑战。先进的表征技术饿制样设备将成为揭示界面微观机制、指导工艺优化、提升电池性能和可靠性的不可或缺的尖端手段。对界面物理与化学过程的深入洞察，将继续引领晶硅太阳能电池技术迈向新的高峰。
