高服环保型干粉砂浆振动筛分机：全封闭GLS概率筛防尘设计

先说一个生产现场的真实情况

干粉砂浆筛分时粉尘从哪里来？很多人的第一反应是“从筛机缝隙里跑出来的”。

但跑过现场的人知道，粉尘有三个主要出口：

筛机盖板与箱体之间的缝隙——时间长了密封条老化，肉眼看不见但粉尘持续外溢

出料口落差处——物料从一个设备落到另一个设备时，冲击产生的扬尘

观察窗周边——经常打开的观察窗，密封结构容易失效

GLS概率筛在防尘设计上做的事，就是把这三个“漏点”一个一个堵上——在设备层面堵，而不是靠车间整体排风来补救。

这台设备的长相，用一句话说清楚

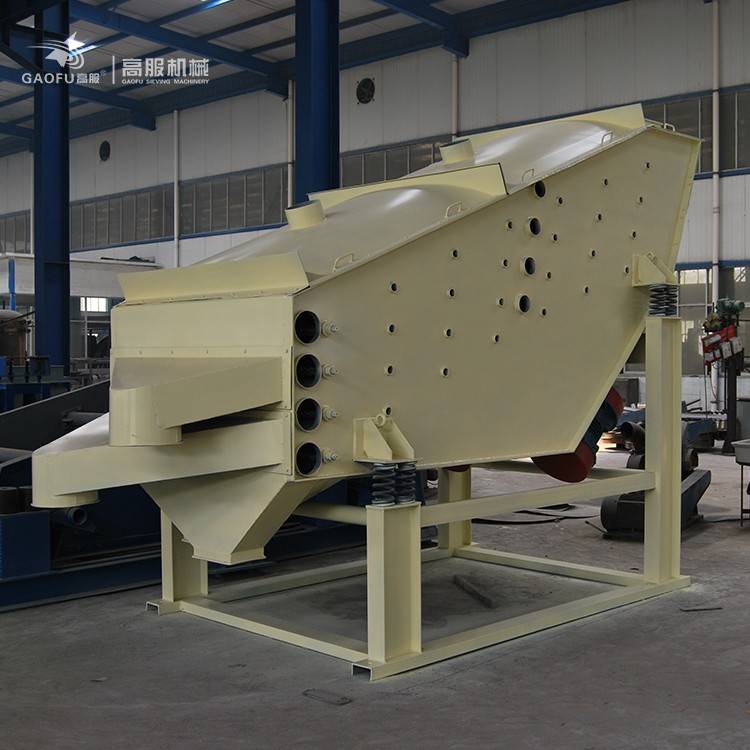

它是一个全封闭的长方形箱体，内部斜着装了2到5层筛网。物料从一头进去，在封闭空间里一边往前跑一边分级，粗的从尾端出来，细的从底部出来，中间规格从侧面的出口出来。顶部留了一个圆口，接上除尘管道，箱体里面形成微负压，粉尘跑不出去。

就这么一个结构，不复杂。

防尘这件事，GLS概率筛是怎么做的

第一件事：箱体本身不漏

箱体是整体焊接的，不是用螺栓拼起来的——焊接比拼接少了一条条缝隙

上盖和箱体之间加了密封垫片，螺丝拧紧后压死

观察窗用的是双层密封结构，不是单层橡胶条

第二件事：接口处处理好了

进料口加了缓冲装置，物料落进去的时候冲击力小了，箱体内瞬间正压就小了，喷尘就少了

顶部除尘接口的尺寸是标准化的，接除尘管道不用做转接头

每个出料口都预留了法兰，可以直接软连接到下一台设备，落差处的扬尘被控制住

第三件事：运行时保持负压

设备启动时除尘系统先开，箱体内部气压比外面低一点，粉尘即使有逸散的趋势也会被抽走而不是喷出来。

这三件事做下来的结果：粉尘不是“散了再收”，而是“根本没机会散”。

一个容易被忽略的设计：出料口防尘

很多筛机在箱体上密封做得不错，但出料口是开放的——物料从出口落到输送带上时，落差产生的扬尘量不小。

GLS概率筛的每个出料口都预留了软连接法兰接口。用户只需要买一段帆布软连接，一头接在筛机出料口法兰上，另一头接到下游设备的进料口，中间这段就完全密封了。这个接口的设计不是后来加上的，是在结构设计时就留好的。

实际效果：整个筛分环节从进料到出料，物料一直在封闭通道里流动，暴露在车间环境中的时间几乎为零。

再说产能：密封和产量不冲突

有人会担心：密封做这么好，会不会影响通风、影响筛分效率？

GLS的设计没有这个矛盾，因为：

粉尘通过顶部接口排出，物料通过各层出口排出，两个通道是分开的，互不干扰

大倾角筛面（30°-60°）让物料在箱体内跑得很快，产量不受影响

GLS-1536及以上型号在干混砂浆场景中，常规处理量可以做到80-180吨/小时

产能参考（干混砂浆工况）：

型号 筛网面积 电机功率 参考产能

GLS-1020 约2.0㎡ 3.6kW 10-50 t/h

GLS-1225 约3.0㎡ 4.4kW 30-80 t/h

GLS-1536 约5.4㎡ 7.4kW 60-150 t/h

GLS-1840 约7.2㎡ 11.0kW 80-200 t/h

GLS-2040 约8.0㎡ 11.0kW 100-250 t/h

注：产能为参考范围，以实测为准。

日常维护：不打开箱体就能调筛网

干粉砂浆产线的筛网是需要定期更换的。如果每次换网都要拆开密封结构，密封条拆装几次就坏了。

GLS概率筛在这个环节的设计思路是：尽量减少开盖的次数。

外置棘轮涨紧装置

操作人员站在设备侧面，用棘轮扳手就能调节筛网的张紧度，不用打开上盖。筛网松了、紧了，从外面就能搞定。

快拆出料口

需要换筛网时，拆掉前后出料口就能直接操作筛网，不用把整台设备拆散。换完再把出料口装回去就行。

筛网寿命参考（连续运行工况）：

物料 硬度 筛网使用周期参考

烘干河砂 5-6 70-90天

机制砂（石灰石） 4-5 60-80天

石英砂 6-7 50-70天

筛分精度：不追求极致，追求“够用且快”

GLS概率筛不是精密设备。它的设计取舍是：用可以接受的精度下降，换更高的产量和更低的堵网率。

实测精度（以干混砂浆常用分级点为例）：

分离粒度 筛上物夹带细料 筛下物漏网粗料

2.36mm 约8%-12% 约5%-8%

1.2mm 约7%-10% 约5%-7%

0.6mm 约8%-15% 约5%-10%

这个精度在建材行业是可接受的。如果是对精度有极致要求的场景（比如精密化工投料），GLS不是合适的选项。

什么物料能用，什么物料别勉强

能用且效果不错的：

烘干砂、机制砂（石灰石型、花岗岩型）

石英砂（板材砂、压裂砂）

铸造用硅砂

干燥状态的钾长石、方解石颗粒

能用但建议先测：

含水率3%-5%的物料

粒形不规则的碎料

别勉强用的：

含水率超过5%的湿砂（会粘）

强粘性潮湿物料（粘土类）

主要筛分200目以下微粉的场景

除尘配套怎么做

GLS概率筛的密封效果需要与除尘系统配合。以下几点是实践中总结的：

风量估算

按筛分面积 × 1.5-2.0 m³/min 来估算需要的处理风量。GLS-1536（面积5.4㎡）大约需要8-11 m³/min的风量。

布袋选择

干混砂浆粉尘建议用防油防水覆膜滤袋，不然潮湿天气容易板结。

启停顺序

开机关机有讲究：

开机：先开除尘系统 → 再开筛机

关机：先停筛机 → 等30秒再停除尘系统

这样做的好处是：筛机停机后除尘继续抽一会儿，把箱体内残留的粉尘抽干净，下次开机时不会因为积尘突然扬起而喷尘。

选型时容易忽略的几个问题

问题一：只看型号不看面积

两个不同型号的概率筛，产能差异的核心是筛网面积，不是型号数字。选型时建议把“筛网面积”作为首要参考指标。

问题二：没做来料测试

同一种“机制砂”，不同产地、不同破碎工艺，粒形、含粉量、含水率差异很大。最稳妥的做法是寄5-10公斤物料到高服实验室实测。

问题三：没考虑产线实际位置

GLS概率筛适合放在“除粉之后、成品仓之前”的位置。如果放在除粉之前，细粉含量太高会影响透筛率。
