三氧化二铁莫氏硬度 5.5~6.5、磨蚀性强、超细加工易团聚，分粗碎→中细碎→超细打散 / 超细研磨三段工艺，按产能、成品细度、纯度要求、预算分 4 大类设备方案，覆盖工业量产、颜料、磁性材料、抛光粉、实验室研发全场景。

一、物料加工核心痛点（选型前提）

1.磨蚀强：普通碳钢内衬快速磨损，引入金属杂质，颜料发黑、磁性料纯度不合格；

2.干燥滤饼 / 煅烧料极易团聚，单纯磨粉无法打散，需内置分级；

3.高端颜料要求 D50=0.3~3μm、粒度分布窄、低温研磨（高温变色）；

4.低端填料只求 400~1250 目、大产能、低成本。

二、分段配套预处理设备（所有产线标配）

1. 粗碎段（原料块≤20mm 块状煅烧三氧化二铁）

推荐：颚式破碎机 + 锤式破碎机

入料：50~200mm 烧结块，出料：2~10mm；

内衬：高锰钢衬板，抗氧化铁磨损；

适用：煅烧大块原料预处理，小时产能 1~50t。

2. 预烘干（滤饼含水＞5% 必须配）

滚筒烘干机 / 气流干燥机，含水降至≤1.5%，防止磨腔内结块糊机。

3. 输送除尘配套

密闭螺旋喂料机、旋风收集器、脉冲布袋除尘器（防静电，氧化铁细粉易静电堆积）。

三、四大主流超细粉碎主机方案（按品质优先级排序）

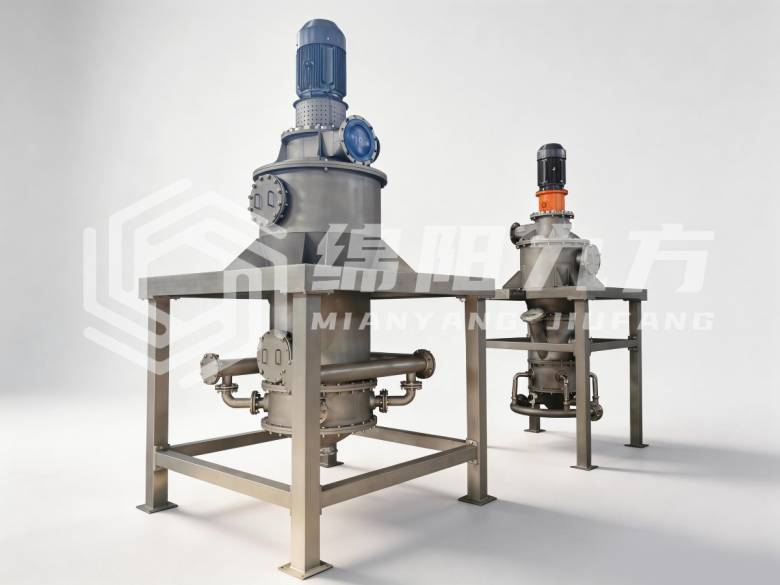

方案 1：流化床气流磨系统【高端颜料 / 高纯磁性三氧化二铁首选】

适用场景：高端涂料氧化铁红、油墨、化妆品颜料、锂电磁性氧化铁、抛光粉；要求无金属污染、D50 0.5~5μm、窄粒径、低温研磨。

核心机型：绵阳九方（JFQ系列）流化床气流粉碎机（陶瓷内衬款）

产能：0.1~10吨

设备特点：

☆粉碎产品的粒径可达到D50=2微米，甚至亚微米级。

☆成品粒度分布窄，且均匀，成品粒径在d97=1~74微米范围内任意调节。

☆可陶瓷内衬，完全杜绝磁性物质污染，磁性物质增量≤10ppm。

☆气流粉碎机粉碎过程，物料不会升温，温度处于≤10°C。尤其适合低熔性、热敏性及挥发性物料的粉碎。

☆流化床气流粉碎机因原理采用高速运动的物料自身碰撞粉碎，且特点主要集中在四个粉碎喷嘴汇聚的点上，粉碎过程不使用介质因此粉碎过程不会因磨损而受到金属或非金属杂质的污染。

☆系统负压作业，无粉尘污染，生产环境优良健康。

☆结构简单、无运动部件，容易拆装。

产品优势：低能耗、低故障、200~12500目可调、产量大、寿命2~5年、负压生产。

适配 Fe₂O₃优化配置（必选）：

1.粉碎腔、分级轮全套氧化铝 / 氧化锆陶瓷内衬；

2.内置涡轮精密分级，粗粉自动回流二次粉碎；

3.低温研磨：气流膨胀降温，温升＜30℃，不会导致氧化铁红褪色；

4.可选氮气密闭循环，防止超细粉氧化、防静电爆炸；

整套系统组成：空压机 + 冷冻干燥机 + 储气罐→振动密闭喂料→流化床气流磨主机→旋风收集→脉冲除尘→成品料仓；

优点：纯度最高、分散性极好、粒度极窄、不破坏颜料色相；

适配原料：干燥煅烧 Fe₂O₃、预打散团聚滤饼干粉。

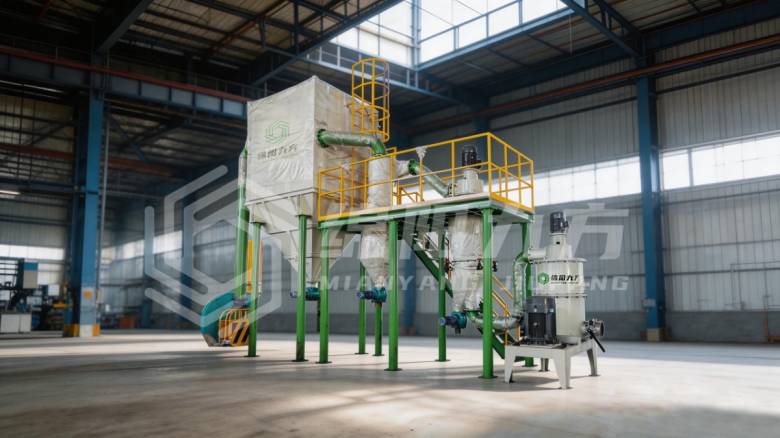

方案 2：机械超细冲击磨（立式环辊超细磨 / 涡轮打散磨）【中端颜料、填料量产高性价比】

适用场景：建筑颜料、橡胶塑料填料、普通抛光三氧化二铁；细度 400~3000 目，中大产能，预算中等。

核心机型：绵阳九方（JFC系列）分级式冲击磨

原理：高速转子齿盘剪切冲击 + 内置分级轮闭路循环，专门打散氧化铁干燥团聚体；

耐磨配置：锤头、齿圈采用高铬白口铸铁，腔体陶瓷衬板；

粒度：D50=1~5微米

产能：1~30吨

设备特点：

☆适用于莫氏硬度在5.0以下的软物体超细粉碎工艺。

☆产品细度d97=10~74um范围内可调。

☆粉碎室配有自动排渣装置，能自动排除物料中的难磨粒子和杂质。

☆对团聚物料具有打散、分散功能。

☆大流量的空气意味着冷却研磨，可用于热敏性物料加工，无沉积问题。

☆全封闭负压运行，无粉尘污染。

产品优势：低能耗、自动化运行、粉碎+分级一体、产量大、打散分散功能、负压生产。

工艺流程：均匀加料机→粉碎机主机→分级机主机→旋风收集器→脉冲除尘器→高压引风机。

进料粒度：≤5mm

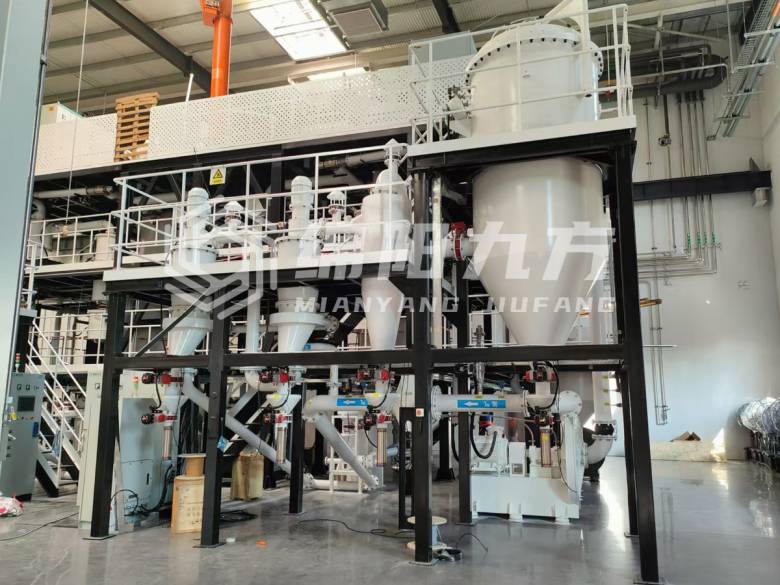

方案 3：干法卧式球磨机 + 气流分级机闭路系统【大吨位、中低端磁性 / 冶金氧化铁】

适用场景：冶金原料、铁氧体预烧料、低成本工业填料，日产能几十吨，细度 800~2500 目。

配置优化（针对 Fe₂O₃耐磨）：球磨机内衬氧化铝陶瓷，研磨介质氧化锆球；后端串联卧式多转子气流分级机，粗粉回磨闭路循环；

核心机型：绵阳九方（JFF系列）气流分级机

处理量：10~3000kg/h

出料粒度：1~75微米

设备特点：

☆分级粒度范围2微米~100微米，成品粒度无极可调。

☆易燃、易爆、易氧化的物料可用惰性气体作介质实现闭路分级，惰性气体循环使用。

☆采用新式分级转子，涡轮内部阻力低，分选率95%以上，效率更高。

☆适应于微米级干粉物料的精细分级，可分级球状、片状、针状颗粒。

☆多级分级串联：可连机配置1~5级分级机，将物料按粒度段大小分成多个粒度段。

☆分级粒度范围广，可在3微米~75微米之间调节筛选范围。

☆全封闭负压作业，无粉尘污染。

产品优势：低能耗、自动化运行、粒度分布窄、产量大、多级串联、负压生产。

方案 4：振动超细研磨机【实验室、小批量高纯研发、抛光微粉】

适用场景：高校实验室、新材料研发、小批量高端抛光氧化铁；单次公斤级研磨。

核心机型：绵阳九方（JFQ-50、JFQ-100）实验室小型气流粉碎机

内衬：氧化锆研磨罐 + 氧化锆磨珠，零金属污染；

粒度：1~75微米

生产能力：1~5kg/h

空气压力：0.8MPa

进料粒度：≤1mm

设备特点：

☆占地面积小，只有1.2㎡

☆移动设计，使用方便

☆噪音小，方便放在实验室使用

☆结构简单、易清洗，容易拆装

☆设备高度集成，方便操作

☆半自动化操作，减少人工

四、分场景精准选型对照表

1.高端油墨 / 涂料氧化铁红、化妆品颜料

推荐成套设备：陶瓷内衬流化床气流磨整套

成品 D50：1~75μm

小时产能：50~2500kg

核心优势：高纯、色相稳定、分散极佳

2.橡胶 / 塑料 / 建筑通用颜料

推荐成套设备：立式涡轮超细冲击磨

成品 D50：2~8μm

小时产能：0.5~4t

核心优势：产能大、能耗低、性价比高

3.铁氧体磁性原料、冶金填料

推荐成套设备：陶瓷球磨 + 气流分级闭路线

成品 D50：3~10μm

小时产能：2~10t

核心优势：超大量产、运行成本最低

4.实验室研发、小批量抛光粉

推荐成套设备：振动磨 / 小型气流磨

成品 D50：0.2~2μm

小时产能：10~100kg

核心优势：无污染、小批量灵活打样

5.低端地坪、配重填料（粗粉）

推荐成套设备：雷蒙悬辊磨

成品 D50：10~40μm（400~1250 目）

小时产能：1~10t

核心优势：设备投入最低

五、三氧化二铁粉碎产线配套强制优化要点（避坑关键）

1.耐磨防污染改造

凡与物料接触部位，高端产线全部氧化铝 / 氧化锆陶瓷；中低端至少高铬合金衬板，禁止普通碳钢，避免氧化铁被金属杂质污染发黑。

2.防静电防爆设计

氧化铁超细干粉静电极强：整机接地、布袋防静电滤袋、电机防爆、气流磨可选氮气惰性保护，杜绝粉尘爆炸风险。

3.防团聚工艺

滤饼烘干后必须配打散型超细磨（涡轮磨 / 气流磨），仅球磨、雷蒙磨无法解开硬团聚，颜料着色力大幅下降。

4.温控要求

氧化铁高温会改变红相，高端颜料严禁长时间机械摩擦高温，优先气流低温研磨；机械磨需配套水冷腔体。

六、成套产线配置示例（两条主流量产线）

示例 1：1t/h 高端氧化铁颜料气流磨产线

1.预处理：锤破→料仓→螺旋密闭喂料；

2.主机：流化床气流磨（全陶瓷内衬）；

3.气源：1.0MPa 螺杆空压机 + 冷冻干燥机；

4.收集：两级旋风分离器 + 脉冲防静电除尘；

5.配套：PLC 全自动电控、氮气循环保护系统。

示例 2：2t/h 中端建筑颜料涡轮超细磨产线

1.原料仓→密闭螺旋喂料；

2.主机：立式超细冲击磨（高铬锤头 + 陶瓷衬板）；

3.分级收集：内置涡轮分级→旋风收料→布袋除尘；

4.辅助：水冷主机、自动卸料料仓，无需空压机。
