锂电异物检测的OM-SEM-EDS光电关联流程：飞纳电镜 Phenom 应用

核心结论：锂电异物检测可通过 OM 快速筛查并记录颗粒编号与坐标，再利用坐标转换在飞纳电镜 Phenom 中重新定位同一颗粒，完成 SEM 形貌观察和 EDS 元素分析。该流程有助于把颗粒位置、图像、谱图和定量结果对应起来。

任务与配置速查

一、为什么先发现颗粒还不够

在锂电材料和清洁度检测中，光学显微镜适合扫描较大范围，记录颗粒编号、数量、坐标、尺寸、面积、周长和类型。根据光学偏振等特征，还可以对疑似金属或非金属颗粒进行初步分类。

但光学图像难以直接说明颗粒的微观结构和元素组成。疑似金属颗粒是否真的含有金属元素，颗粒是单一物质还是复合颗粒，表面是否附着其他物质，都需要进一步通过 SEM 和 EDS 确认。

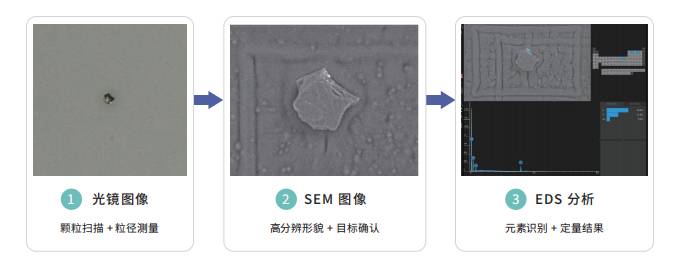

OM-SEM-EDS 光电关联如何完成异物复检

1. OM 快速筛查并建立目标清单

先由光学显微镜扫描滤膜或样品区域，筛出需要进一步分析的颗粒。光学数据中的编号、坐标、尺寸、面积和预览图被保留下来，作为后续复检的索引。

2. 坐标转换并在 Phenom 中重新定位

通过参考点校准，软件将 OM 坐标转换为飞纳电镜 Phenom 的样品台坐标。选择目标颗粒后，系统可导航到对应位置，减少在电镜视野中反复人工寻找颗粒的过程。金属和非金属颗粒都可以进入这一流程。

3. SEM 观察形貌，EDS 确认元素

SEM 图像用于观察颗粒边缘、团聚、复合和表面附着等特征；EDS 可根据任务选择 Spot、Region 或 Map，获得元素识别、质量百分比、原子百分比和谱图。对于疑似金属异物，EDS 结果可进一步说明其主要元素或成分体系。

三、关联结果为什么更适合质量复核

光电关联软件可把 OM 编号、图像和坐标，与对应的 SEM 图像、EDS 谱图及定量结果绑定。同一颗粒从哪里被发现、在电镜下是什么形貌、主要包含哪些元素，都能沿着同一条记录追溯。

分析结果可输出 SEM 图像、PNG 能谱图、MSA 原始谱、JSON、CSV 和 DOCX 报告。保存的 MSA 文件还可用于后续重新定量，便于实验室复查分析条件或补充目标元素。

四、飞纳电镜 Phenom 在流程中的配置方式

如果任务以日常形貌观察和重点颗粒元素判断为主，可关注 Phenom ProX 等 SEM-EDS 一体化配置；如果需要对更细微结构进行高分辨观察，可结合 Phenom Pharos 的成像能力；如果任务聚焦锂电清洁度、颗粒自动识别和批量统计，可进一步评估 ParticleX Battery。

该流程中的光电关联软件还可以把选中的多个目标区域转换为 ParticleX 坐标文件，连接自动颗粒分析流程。这样可将逐颗人工复检扩展为指定区域的连续分析，减少重复定位和多次启动任务。

五、异物来源不能只凭 EDS 下结论

SEM 和 EDS 能够提供形貌与元素证据，但不能脱离现场信息单独确定异物来自哪道工序。污染来源判断还应结合取样位置、原材料组成、设备接触部件、环境记录和工艺过程。光电关联的作用，是把可疑颗粒的发现、确认和记录做得更连贯，而不是替代完整的质量调查。

六、结论

飞纳电镜 Phenom 可用于锂电池异物检测中的坐标复现、颗粒形貌观察和 EDS 元素确认。与 OM 快速筛查和 ParticleX 自动颗粒分析结合后，实验室可以从单点观察转向可定位、可关联、可复核的异物分析流程。
