碳酸钙作为应用范围最广的无机矿物填料，分为重质碳酸钙（GCC）与轻质碳酸钙（PCC）两大类。其中重质碳酸钙以方解石、石灰石为原料，依靠破碎、研磨、分级等物理方式制备，具备原料储量大、生产成本可控、白度高等优势，广泛应用于塑料、涂料、造纸、橡胶等行业，是粉体行业重要的基础原料。

一、重质碳酸钙主流加工工艺流程

重质碳酸钙完整生产流程包含原料预处理、破碎、研磨、分级、成品收集，高端产品还会增加表面改性工序。

1. 原料预处理：对开采的方解石矿石进行筛选，剔除泥土、杂质，部分产线配套水洗工序，去除矿石表面浮尘，保证原料纯净度，避免杂质影响成品白度与纯度。

2. 破碎工段：大块原矿经颚式破碎机粗碎，再通过反击破或圆锥破碎机二次破碎，将矿石破碎至 5-40mm 粒度，为后续研磨提供合格进料。

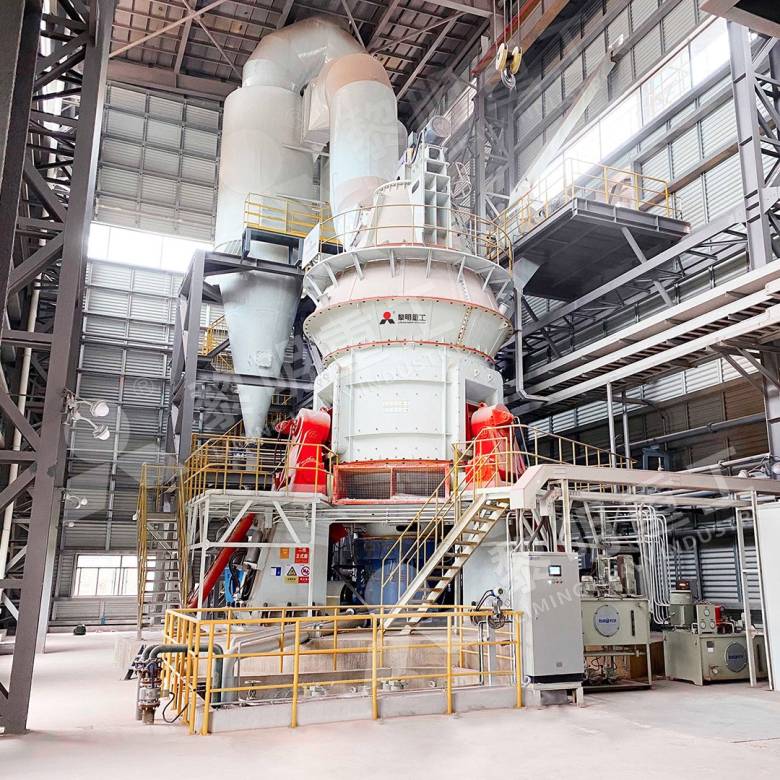

3. 研磨与分级：根据目标产品细度选择研磨设备。80-400 目粗粉可选用雷蒙磨；400-1500 目细粉适合环辊磨；800-2500 目超细粉多采用超细立式磨。研磨后的粉体进入动态分级机，变频调节叶轮转速，筛选出符合粒径要求的成品，粗颗粒返回磨机再次研磨，形成闭环生产。

4. 表面改性（可选）：针对塑料、橡胶等有机体系应用场景，采用连续改性设备，加入硬脂酸、偶联剂等改性剂，对粉体颗粒做包覆处理，提升粉体与有机基体的相容性，改善分散效果，得到活性碳酸钙产品。

5. 收集包装：成品粉体经布袋收集，检测各项指标后包装入库。

二、重质碳酸钙核心质量控制指标

成品碳酸钙的应用性能，由多项关键指标决定，生产过程需要严格管控：

1. 碳酸钙纯度：优质重钙 CaCO₃含量一般≥98.5%，铁、锰等着色杂质含量越低，成品白度表现越好。

2. 白度：工业常用仪器法检测，普通填料白度≥92%，高端涂料、造纸用产品白度要求≥94%。原料矿源、设备磨损带入铁粉都会造成白度下降。

3. 粒径与粒径分布：D50、D97 是核心参数，不同下游对目数要求差异较大。腻子、普通建材多用 325-800 目；塑料、涂料常用 1250-2500 目。粒径分布越窄，粉体应用稳定性越好。

4. 吸油值：反映粉体吸附树脂、助剂的能力，吸油值过高会造成涂料、塑料体系配方成本上升，普通重钙吸油值一般控制在 18-30g/100g 区间。

5. 活化度：仅针对改性活性碳酸钙，用来表征表面改性包覆效果，活化度越高，粉体在有机体系分散表现越好。

三、生产中常见技术问题与管控要点

在实际生产中，容易出现产品粒度波动、白度不稳定、粉体团聚等问题。 第一，粒度波动，主要来源于分级机工况波动、进料量不稳定。需要稳定进料流量，定期检查分级叶轮磨损情况，根据产品细度及时调整分级转速。 第二，白度偏低，一方面是原矿杂质偏高，另一方面是磨矿设备金属部件磨损带入铁杂质。生产中优先选用低铁方解石矿源，磨腔内衬可采用陶瓷耐磨部件，减少金属污染。 第三，粉体团聚，超细钙粉颗粒比表面积大，容易发生团聚。除优化研磨分级工艺外，高端产品可配套表面改性，破坏颗粒团聚结构，提升分散性能。
