在锂离子电池中，隔膜是一层多孔高分子薄膜，其核心功能是隔离正负极防止短路，同时允许锂离子在充放电过程中自由通过。隔膜的通孔孔径分布直接影响离子传输均匀性、电池内阻以及热失控安全边界。因此，准确表征隔膜孔结构，是隔膜研发与质控的关键环节。

多孔材料常用的三大表征技术

目前多孔材料常用表征技术主要分为三类：显微成像、体积法（气体吸附、压汞）以及毛细管渗透孔径分析法（CFP），三者各有优势与局限：

显微成像（如SEM）提供直观的形貌图像，但采样区域小、主观性强，仅反映取样表面的局部结构，且无法区分通孔与盲孔。体积法中的压汞法（MIP）可区分孔类型，需要使用汞作为探针分子，数据同时包含通孔与盲孔信息。而毛细管流渗透法（CFP）则针对性地解决了隔膜类通孔孔径表征的难题——轻质、采样面积大，重点关注通孔孔径，测试快速且操作便捷。

CFP 原理：气液排驱直击通孔孔喉

毛细管流渗透法通孔孔径分析（CFP），又称气液通孔孔径分析法（GLP），是一种基于压力排驱的快速可靠方法，用于测定薄片和膜材中通孔尺寸大小及相对体积占比。

毛细管流渗透法通孔孔径分析（CFP）

核心原理

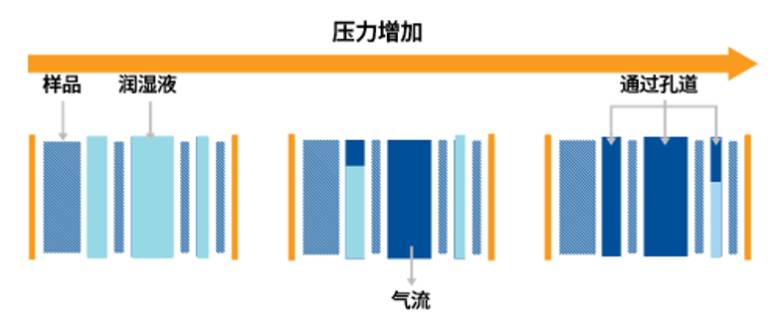

样品被一种特殊润湿液体浸湿，确保液体充满每个孔隙。对气体施加压力，使润湿液从孔隙中流出。较大的孔隙会在较低压力下排驱润湿液，压力越大，发生排驱的孔隙越小，通过样品的总体流量变大。当所有孔隙打开、润湿液全部排出后，再测量未润湿干膜上的流量，通过干湿曲线对比即可获得孔径信息。

毛细管流渗透法通孔孔径分析（CFP）

关键测量数据

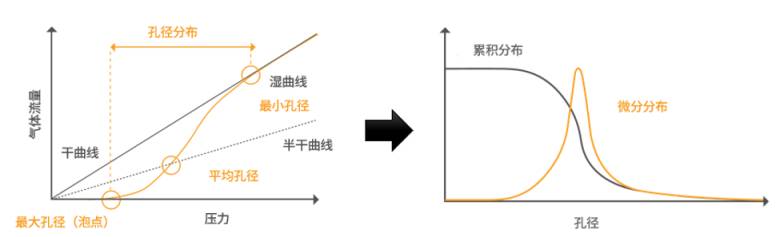

CFP方法关键测量数据包括泡点（最大孔径）、平均（流量）孔径、最小孔径、微分及累积孔径分布。

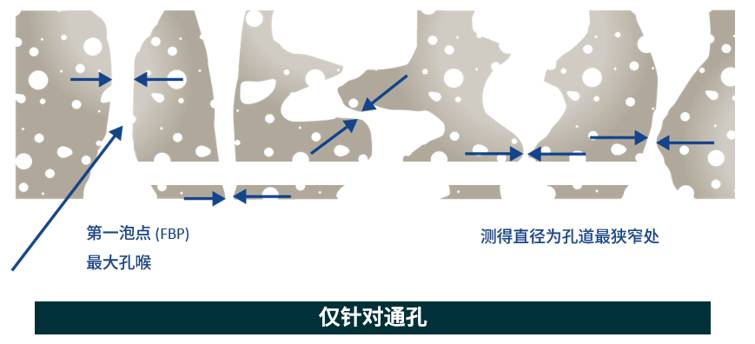

该方法的独特价值在于——它直接测量孔道中最狭窄的“孔喉”直径。在锂电隔膜中，真正决定离子传输效率和短路风险的是贯穿隔膜的通孔孔喉，而CFP恰好精准锁定这一核心参数，无需模型拟合或图像处理。

毛细管流渗透法通孔孔径分析（CFP）

国际标准方法支撑

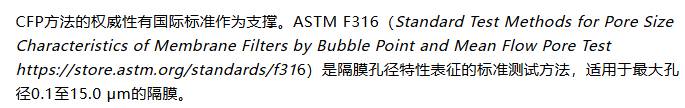

目前ASTM F316中泡点法（CFP）已被广泛用于电池隔膜的孔径分布测定，测试范围覆盖0.02-500 μm。这意味着CFP方法不仅是一种实验室研究手段，更是有国际标准背书的规范化表征方案。

毛细管流渗透法通孔孔径分析（CFP）

通孔孔径分析优势

针对操作层面，CFP在锂电隔膜通孔孔径分析中具有以下突出优势：

①  无毒环保。不使用汞等有毒液体，测试压力较低，对样品破坏性更小。

②  数据全面。单次湿曲线/干曲线操作，即可直接获得最大孔径、平均孔径、最小孔径及完整孔径分布。

③  高效便捷。样品制备时间不到30秒，常规测试时长20-30分钟，加样操作简便。

交叉验证：AccuPore与Auto Pore协同描绘孔隙全貌

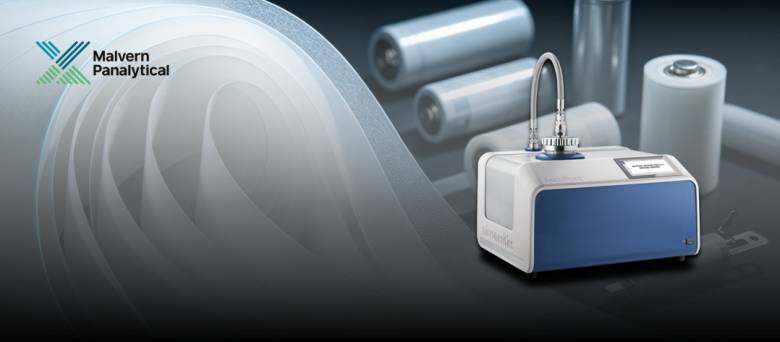

马尔文帕纳科AccuPore（CFP）与AutoPore（MIP）组合方案，为电池隔膜的孔隙特征提供了互补视角。CFP测量的是通孔——即锂离子实际传输的通道；而MIP则捕获通孔与盲孔的总和，提供总孔隙率和迂曲度信息。

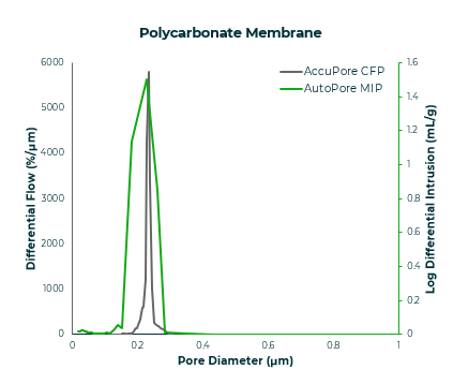

如上图所示，在聚碳酸酯膜的对比测试中，AccuPore CFP与AutoPore MIP的孔径分布曲线高度吻合，验证了两种方法在通孔孔径分析上的一致性，其中压汞法涵盖盲孔，相对孔径分布更宽。

不同技术的两款设备均适配MicroActive软件，可直接对比不同表征技术所获得的孔径分布图。例如：

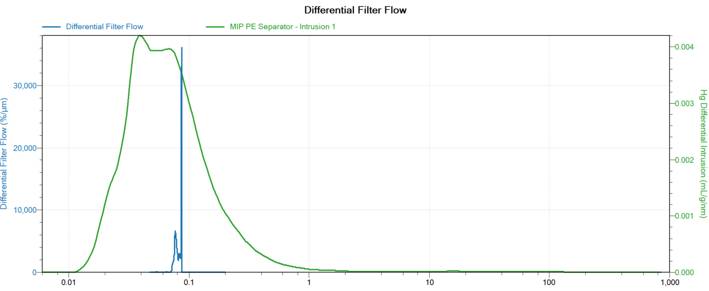

在单层PE隔膜的实测数据中（上图），我们可以看到CFP与MIP曲线的显著差异。MIP（绿色曲线）由于包含了盲孔、层间堆叠缝隙，且受‘墨水瓶效应’影响，呈现出宽泛的分布和向小孔径偏移的主峰；而CFP（蓝色曲线）凭借气液排驱原理，精准剔除了盲孔和层叠干扰，直击隔膜真实的通孔孔喉分布。

对于锂电隔膜而言，MIP帮我们看清隔膜‘吸了多少电解液’（总孔隙率与浸润性），而CFP则帮我们守住‘会不会短路’的安全底线（最大通孔孔径与通孔分布）。两者结合，才能全面描绘隔膜的孔隙特征。

结论：对于锂电隔膜研发与生产质控而言，CFP方法不仅提供了精准的通孔孔径数据，更通过ASTM F316标准确保了结果的可比性与规范性。结合与压汞法的交叉验证，可以为隔膜材料筛选、工艺优化以及电池安全性能评估提供坚实的表征基础。
