金属材料疲劳并不是一个新概念，但它长期以来之所以被认为“隐蔽”，并非因为机理本身不可理解，而在于其演化过程往往发生在结构外观保持完好的情况下。
在工程实践中，金属构件在远低于其屈服强度甚至抗拉强度的循环载荷作用下，经过足够多的载荷循环后仍可能发生断裂，这一事实已经被大量实验与工程案例所反复验证。
疲劳失效的危险性并不主要体现在单次载荷的破坏能力，而在于微小、重复的应力波动在材料内部逐渐积累，最终跨越某个不可逆的临界状态。正因如此，金属疲劳问题在航空航天、轨道交通、能源装备以及精密机械等领域始终被视为基础而严肃的工程议题。
图 一架波音737客机因金属疲劳机身上出现破洞
从材料学角度看，金属并非理想的连续介质。晶粒、晶界、位错、析出相以及加工过程中不可避免的缺陷共同构成了真实材料的微观结构基础。在循环应力作用下，这些微结构单元并不会同步响应外载，而是以各自不同的方式参与变形与能量耗散。
图 典型的杆件断裂表面，显示出海滩状条纹
大量研究表明，疲劳损伤的最初阶段往往并不表现为宏观裂纹，而是以局部滑移带的反复激活、位错密度的累积以及晶界附近应力集中的形式出现。这一阶段的变化尺度通常处于微米甚至更小的量级，单纯依赖宏观力学测试很难直接观察其演化过程。
图 金属疲劳损伤初始阶段
正是在这样的背景下，微观表征手段逐渐成为疲劳研究中不可或缺的组成部分。例如泽攸科技ZEM系列台式扫描电子显微镜由于其对材料表面形貌具备较高分辨能力，被广泛应用于疲劳断口分析与裂纹萌生区的形貌表征。
图 泽攸科技ZEM系列扫描电镜
通过对金属疲劳试样表面的二次电子像或背散射电子像进行系统分析，研究人员能够识别出滑移带、微裂纹以及疲劳条带等具有典型意义的结构特征。这些显微特征为理解疲劳损伤的形成机理与演化路径提供了直观依据，并为不同材料体系、不同加工工艺与服役条件下的疲劳行为对比研究提供了稳定而可靠的分析基础。
图 泽攸科技电镜案例：金属疲劳断裂微观表征
扫描电子显微镜在疲劳研究中的价值，集中体现在对损伤演化过程的精细解析与关键特征的系统呈现上。疲劳条带的分布特征、裂纹扩展路径的演化形态以及断口形貌的局部差异，为研究裂纹萌生机制、扩展模式及失效机理提供了重要信息来源。这些显微信息在与载荷历史、材料组织结构及试验条件相结合后，能够形成对疲劳行为具有解释力和工程意义的综合认识。
在实际研究与工程分析中，扫描电镜获得的显微证据通常作为核心证据体系的重要组成部分，与力学数据与宏观分析相互支撑，共同构成对疲劳机理认知与失效原因判断的基础依据。
图 EBSD原位拉伸过程
随着实验手段的发展，对疲劳过程的研究视角逐渐从单纯的断裂结果分析，拓展到对材料服役过程中形貌演化行为的持续关注。在这一过程中，材料表面微小形变的累积逐渐成为重要的观察对象。泽攸科技JS系列台阶仪作为基于接触式探针的表面形貌测量设备，能够在可控条件下对疲劳加载前后材料表面的高度变化进行稳定、重复的测量。
图 泽攸科技JS台阶仪系列
对于金属材料而言，疲劳循环过程中局部塑性变形往往会在表面留下细微但可识别的起伏特征，这类变化在单次加载中可能并不明显，但在多次循环作用下通常呈现出良好的重复性和可比性。通过对不同循环阶段表面轮廓数据的系统对比，研究人员能够进一步分析宏观载荷历史与材料表面形变响应之间的内在关联。
图 测槽深
基于接触式测量原理的台阶仪为疲劳研究提供了一种稳定而直接的表面表征手段，有助于从形貌变化角度理解材料在循环载荷作用下的响应特征。泽攸科技的台阶仪产品在结构设计与测量系统上注重重复性与运行稳定性，适合在实验条件明确、样品区域可重复定位的前提下，对同一位置进行多轮扫描，从而获得具有可比性的形貌数据。这类测量结果能够为疲劳行为分析提供连续、可靠的数据支撑，并在与力学测试和显微表征相结合时，进一步丰富对材料疲劳演化过程的认识。
图 不同材料施加的应力与周期数的曲线，蓝色线为钢材，红色线为铝
在讨论金属疲劳时，“疲劳极限”常被作为理解材料长期服役行为的重要概念之一。对于部分铁基合金，在传统高周疲劳试验条件下，确实观察到当应力幅值处于较低水平时，材料在既定循环次数范围内表现出稳定的服役状态。这一现象为工程设计提供了重要参考基础，也促使相关材料在实际应用中形成了成熟的经验数据体系。
随着试验技术的发展和研究尺度的拓展，人们逐步认识到疲劳行为会受到加载方式、循环区间以及环境因素的共同影响，不同条件下的疲劳响应呈现出更加丰富的特征。尤其是在更高循环次数或特殊服役环境中，对疲劳行为的理解不断得到补充和细化，使工程安全边界的界定更加科学和稳健。

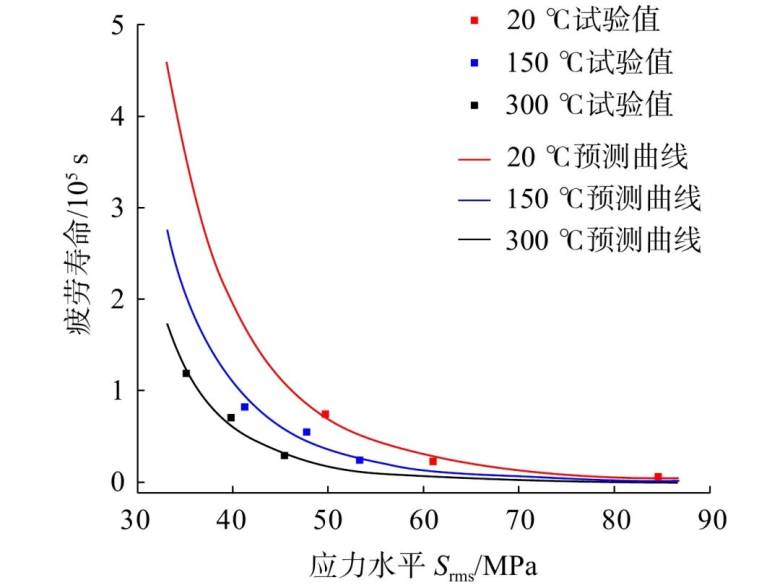

图 不同温度下的钛合金材料疲劳寿命预测曲线对比
从工程应用角度看，疲劳研究的核心目标在于实现结构服役行为的可评估与可管理。材料选择、结构设计、加工工艺以及服役监测共同构成了完整的疲劳管理体系，其中每一个环节都对最终的可靠性水平产生影响。显微表征手段在这一体系中发挥着重要支撑作用，能够为工程人员提供关于失效机理和材料响应的关键信息。扫描电子显微镜在疲劳失效分析中的应用，使得裂纹起源位置、组织特征与加工状态之间的关系能够被直观呈现，从而为结构优化与工艺改进提供具有针对性的技术依据。这类显微分析与力学设计相互配合，有助于提升工程判断的准确性与可解释性。
随着材料体系和工程结构不断向微型化、高集成度方向发展，疲劳问题的研究对象也逐渐从传统的宏观构件扩展到微尺度与微纳结构。微机电系统、薄膜材料以及微纳加工结构在循环载荷或热循环条件下，同样会经历与宏观材料相对应的损伤演化过程。
图 薄膜中热应力使基底薄膜复合体产生变形示意图
在这些研究场景中，能够对微小结构进行稳定观察与分析的表征手段显得尤为重要。泽攸科技ZEM系列台式扫描电子显微镜凭借其紧凑的系统架构和相对便捷的操作流程，在科研与教学环境中被广泛用于微尺度结构形貌演变的观察，为相关研究提供了高效且可靠的实验条件。
所以金属材料疲劳是一类具有明确物理基础、可通过实验与工程实践不断加深认识的材料行为。扫描电子显微镜与台阶仪等表征工具在其中承担着重要的技术支撑角色，使研究人员和工程技术人员能够更加清晰地观察、记录并分析疲劳演化过程中的关键细节。在合理设计实验方案、科学解读测量结果的前提下，这些仪器为疲劳研究提供了稳定可靠的数据基础，也为工程安全评估与材料性能优化提供了有力支持。
参考资料
1、Shin, C. & Cai, C.Q.. (2004). Experimental and Finite Element Analyses on Stress Intensity Factors of an Elliptical Surface Crack in a Circular Shaft Under Tension and Bending. International Journal of Fracture. 129. 239-264. 10.1023/B:FRAC.0000047784.23236.7d.
2、光电工程师社区. (2012). 金属材料的疲劳特性. 中国科学院宁波材料技术与工程研究所网络化科学传播平台. 3、File:S-N curves.PNG. (2025, February 9). Wikimedia Commons. Retrieved January 23, 2026, from ;oldid=996115451.
4、JIE Xiaoluo, LI Liyuan, HU Youhong, et al. Fatigue life of titanium alloy thin-walled structure under thermal vibration environment[J]. Journal of Aerospace Power, 2023,38（1）:55-60.
