应用
应用

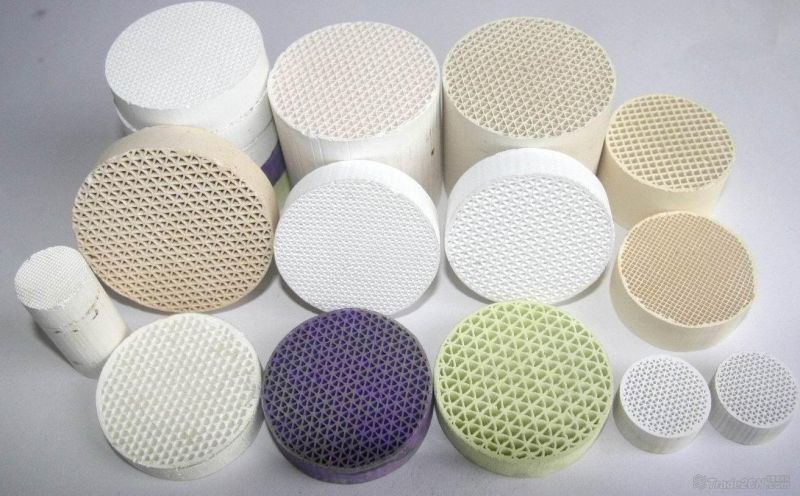

以滑石、高岭土、氧化铝、氢氧化铝和二氧化硅为原料,采用基础配方(w):氧化铝17.8%、氢氧化铝4.5%、滑石42.4%、煅烧高岭土22.6%、生高岭土5.7%、二氧化硅7%,分别外加0、25%、35%、45%、55%质量分数的石墨做造孔剂,以PVA为结合剂,经混合、成型后,分别在1 250、1 300、1 350℃保温1 h热处理而制备了适用于汽油机颗粒物捕集器(GPF)的堇青石多孔陶瓷材料,并对该试样进行了XRD和SEM分析、孔径大小和分布、显气孔率以及烧结等性能的研究。结果表明:以石墨为造孔剂,在1 300℃保温1 h可以制备出微孔化且孔径大小呈梯度分布的堇青石多孔材料;改变石墨加入量,可以有效控制试样的气孔率、孔径大小及孔径分布,当石墨质量分数为45%左右时,试样的显气孔率最大,抗折强度也较高,综合性能较好。...
应用

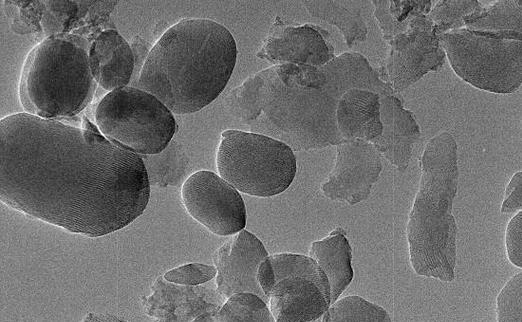

目的制备尼莫地平(NMP)/介孔二氧化硅纳米固体分散体,以期通过提高尼莫地平的溶出速率,改善尼莫地平的生物利用度。方法采用软模板法分别制备2种介孔二氧化硅SBA-16和SBA-15,对其进行表征,采用熔融法和溶剂法分别制备尼莫地平/二氧化硅固体分散体,以氮吸附曲线,扫描电镜,X-射线衍射及差示扫描量热法对载药与载药体系进行表征,并对自制固体分散体的溶出速率与大鼠体内药动学进行研究。结果 SBA-16为规则的球形形貌,比表面积为775.8 m2·g-1,总孔体积为0.7 cm3·g-1。SBA-15为棒状结构,比表面积为449.1 m2·g-1,总孔体积为1.02 cm3·g-1;当载体与药物的投料比为3∶1以上时,药物以非晶型形式吸附于载体表面及载体孔道中;自制固体分散体给予大鼠ig后与进口市售制剂尼膜同相比,溶出度与生物利用度均有所提高。结论介孔二氧化硅适用于尼莫地平纳米固体分散体的制备,所制纳米粒具有提高生物利用度的作用。...
应用
实验制备负载阿霉素的PF127修饰的还原态石墨烯复合材料,并对其性能进行研究和评价。其方法是首先制备由弗朗尼克F127非共价功能化修饰的还原氧化石墨烯材料,记为PF127/GN,然后将该复合物对药物阿霉素进行负载,记为PF127/GN/DOX,并与未经阿霉素负载的纳米药物载体(PF127/GN)进行对比分析。观察其药物释放行为,细胞内递送过程和细胞毒性。研究发现,PF127/GN粒子大小为80μm左右,且粒子分布较均匀,厚度约增加至9.646μm;利用阿霉素对纳米载体进行负载之后,负载效果随药物浓度的增加而不断提高,负载在氧化石墨烯表面的阿霉素的释放行为可通过改变体系的pH值进行调节。负载了阿霉素的纳米药物载体能够发挥良好的释放作用,具有相对较强的生物毒性。因此经过阿霉素负载的PF127修饰的还原态石墨烯复合材料性能良好,具有广阔的应用前景。...
通过化学还原法制备石墨烯(GR)、石墨烯/金(GR/Au)复合纳米材料,利用TEM,EDS对所合成的纳米复合材料的结构和形貌进行表征。GR/Au表现出对酪氨酸酶(Tyr)强烈的吸附性,构建GR/Au-Tyr-CS/GCE修饰电极。该修饰电极不仅可实现Tyr与电极间的直接电子转移,而且对双酚A表现出良好的催化性能。在工作电位0~1V,0.1 mol/L磷酸盐缓冲盐溶液(PBS,pH 7.0)中,该酶传感器对双酚A响应灵敏度高,检测范围宽,其催化的线性范围为0~2.5×10-6 mol/L(相关系数0.99653),检出限为1.88×10-8 mol/L(S/N=3),表现出良好的稳定性和重现性。...
应用
Copyright©2002-2025 Cnpowder.com.cn Corporation,All Rights Reserved
